BYZ09-20-01L
Относится к категории: Электромагнит для электромагнитного клапана постоянного тока
DC 24V
DC 220V
Особенности:
- Применимо к 4-ходовому гидрораспределителю с электромагнитным управлением.
- Благодаря резьбовому соединению катушку можно заменить без отключения
- Оборудован ручным аварийным устройством
- Внутреннее отверстие катушки φ14

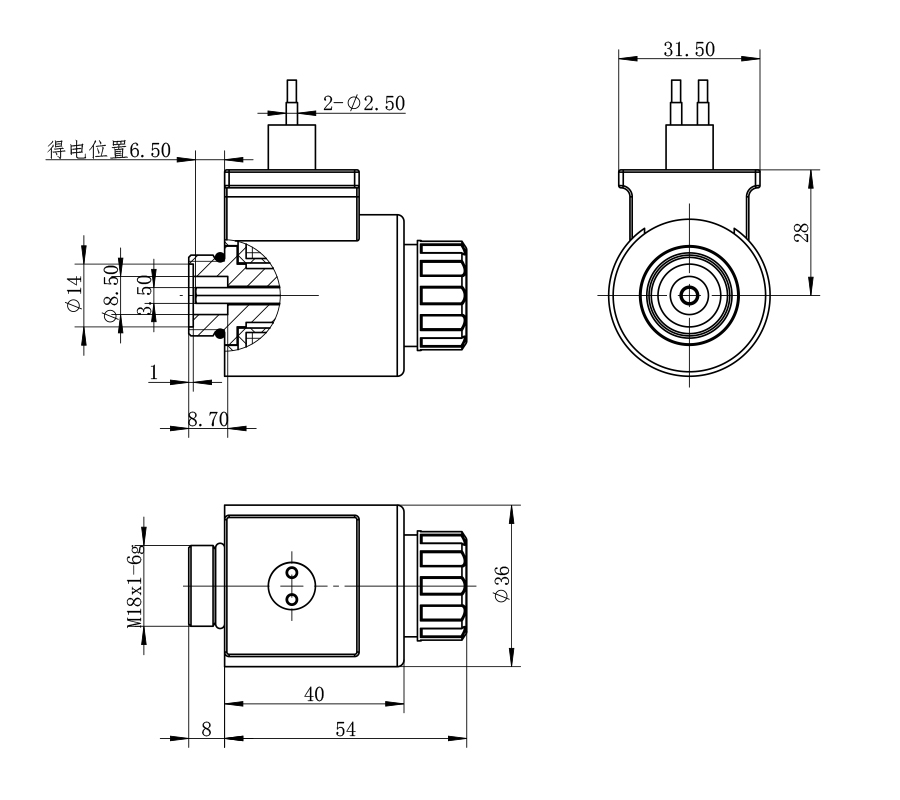

Габариты и размеры соединений:
| технические параметры | ||
|
Температура окружающей среды |
℃ | -10~40 |
|
Диапазон колебаний напряжения |
% | 85～110 |
|
Номинальная мощность |
W | 25 |
|
Номинальный ход |
mm | 2 |
|
Полный ход |
mm | ≥4.5 |
|
Рабочее давление масла |
Mpa | ≤21 |
|
Степень защиты |
IP67 | |
|
Частота срабатывания |
T/h | 12000 |
|
Продолжительность включения |
% | 100 |
|
Класс изоляции |
H(180) | |
|
Способ электрического подключения |
Двойная тире | |
Важные моменты:
1. Катушку нельзя использовать отдельно с подачей тока, существует риск перегрева и повреждения!
2. Катушка не является взрывозащищённой, её нельзя использовать в средах с взрывоопасными веществами!
3. После установки катушки, её необходимо надёжно заземлить, иначе существует риск поражения электрическим током!

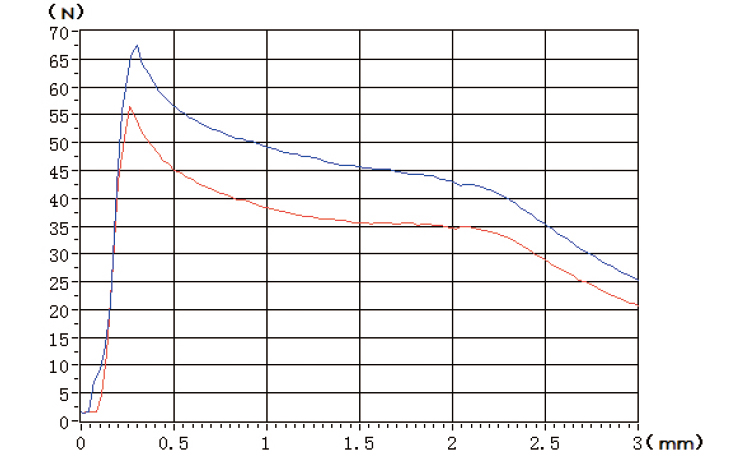

Характеристическая кривая F-S:
Данные образца получены в лабораторных условиях и предоставлены только для справки. Если вашей компании требуются актуальные данные или имеются особые требования, пожалуйста, свяжитесь с инженерами компании Boye Hydraulics.
