BYM01-18-03W-03
Относится к категории: Электромагнит для резьбового картриджного клапана
DC 12V
DC 24V
Особенности:
- Применимо к 4-стороннему резбовому картриджному клапану с обратной связи по позиции
- Ребтовое соединение, катушка может быть заменена без остановки
- Оснащено устройством ручной регулировки
- Внутреннее отверстие катушки φ 18. Полностью пластиковый процесс уплотнения

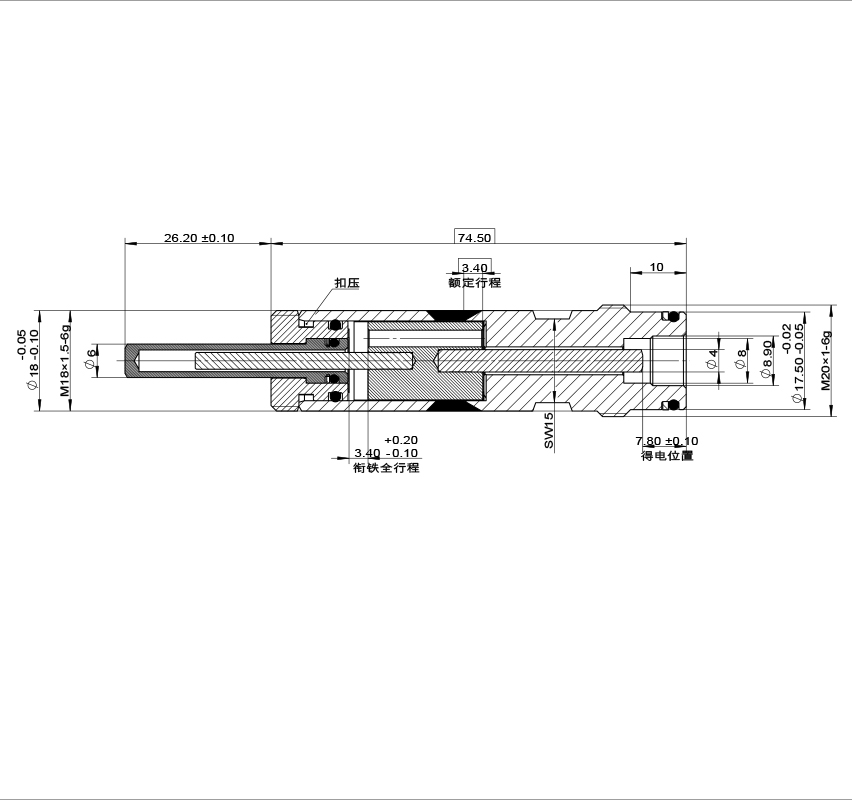

Габариты и размеры соединений:
|
технические параметры |
||
|
Температура окружающей среды |
℃ |
-25~50 |
|
Диапазон колебаний напряжения |
% |
85～110 |
|
Номинальная мощность |
W |
20 |
|
Номинальный ход |
mm |
3.4 |
|
Полный ход |
mm |
3.4 |
|
Рабочее давление масла |
Mpa |
≤21 |
|
Степень защиты |
IP65 |
|
|
Рабочая частота |
T/h |
12000 |
|
Продолжительность включения питания |
% |
100 |
|
Класс изоляции |
H(180) |
|
|
Режим электрического подключения |
DIN43650/ DT04-2P |
|
Важные моменты:
1. Катушка не должна быть включена отдельно!
2. Катушки, не имеющие взрывозащиты, не должны использоваться во взрывоопасных средах!
3. После установки катушки ее необходимо надежно заземлить, в противном случае существует риск поражения электрическим током!

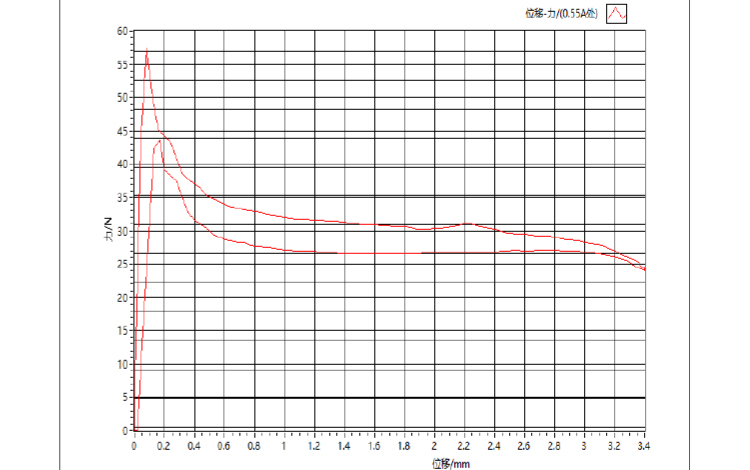

Характеристическая кривая F-S:
Данные образца получены в лабораторных условиях и предоставлены только для справки. Если вашей компании требуются актуальные данные или имеются особые требования, пожалуйста, свяжитесь с инженерами компании Boye Hydraulics.
