BYG09-16-01MG
Относится к категории: Электромагнит для пропорционального клапана
DC 12V 1.9A
DC 24V 0.95A
Особенности:
- Подходит для электрогидравлических пропорциональных резьбовых картриджных
клапанов - Ребтовое соединение, катушка может быть заменена без остановки
- Оснащено устройством ручной регулировки
- Внутреннее отверстие катушки φ13, полный процесс уплотнения пластика

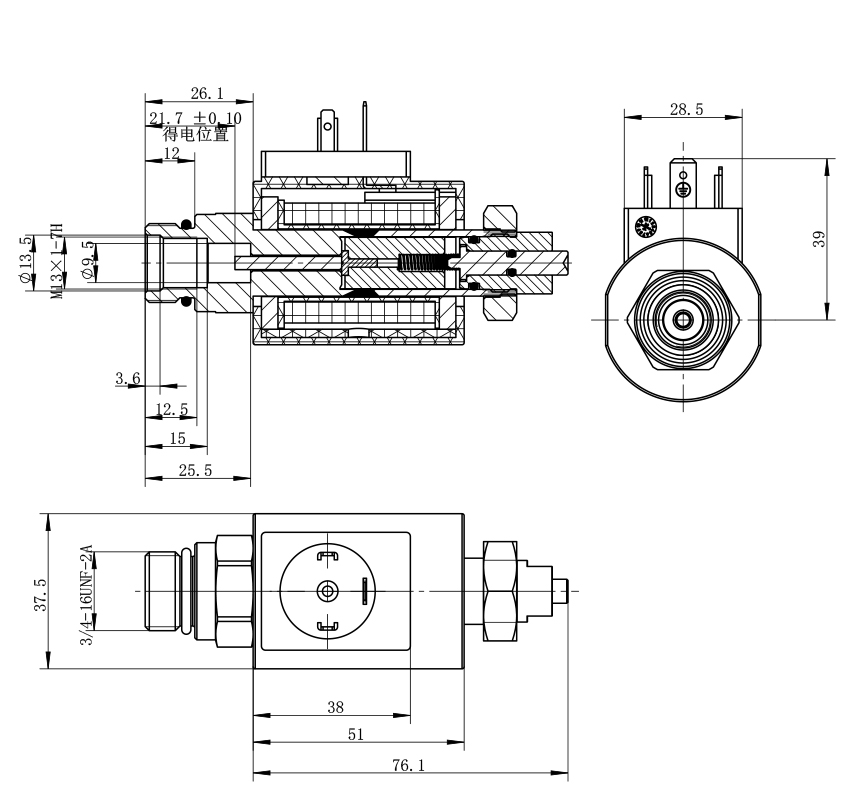

Габариты и размеры соединений:
|
технические параметры |
|||
|
Температура окружающей среды |
℃ |
-25~50 |
|
|
Номинальное напряжение |
VDC |
12 |
24 |
|
Номинальный ток |
A |
1.9 |
0.95 |
|
Максимальный ток |
A |
2.26 |
1.17 |
|
Номинальное сопротивление |
Ω |
5.3 |
20.4 |
|
Номинальный ход |
mm |
2.6 |
|
|
Полный ход |
mm |
3.6 |
|
|
Номинальная тяга |
N |
50 |
|
|
Силовой гистерезис |
% |
≤4 |
|
|
Текущий гистерезис |
% |
≤4 |
|
|
Точность повторения |
% |
≤1 |
|
|
Рабочее давление масла |
MPa |
≤21 |
|
|
Степень защиты |
IP65 |
||
|
Продолжительность включения питания |
% |
100 |
|
|
Класс изоляции |
H（180） |
||
|
Режим электрического подключения |
DIN43650 |
||
Важные моменты:
1. После первого использования или длительного простоя, пожалуйста, сначала выпустите воздух из системы!
2. Его можно устанавливать в любом направлении, рекомендуется устанавливать горизонтально.

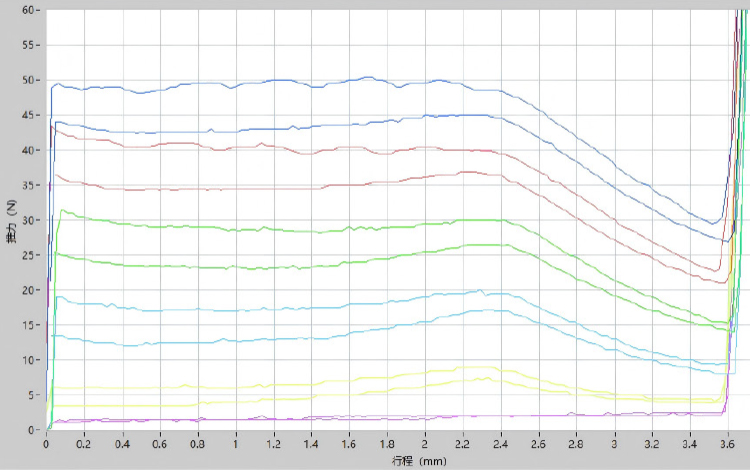

Характеристическая кривая F-S:
Данные образца получены в лабораторных условиях и предоставлены только для справки. Если вашей компании требуются актуальные данные или имеются особые требования, пожалуйста, свяжитесь с инженерами компании Boye Hydraulics.
