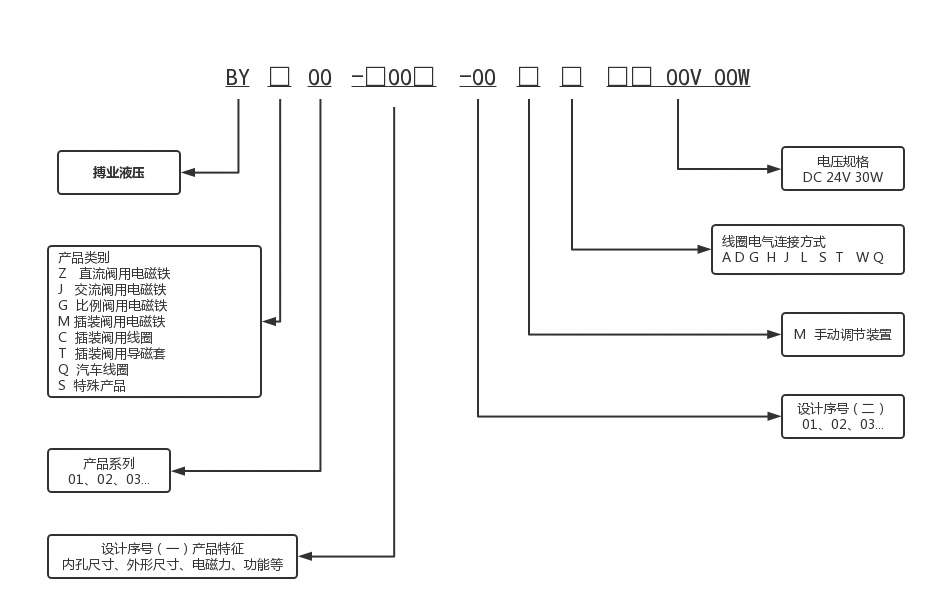

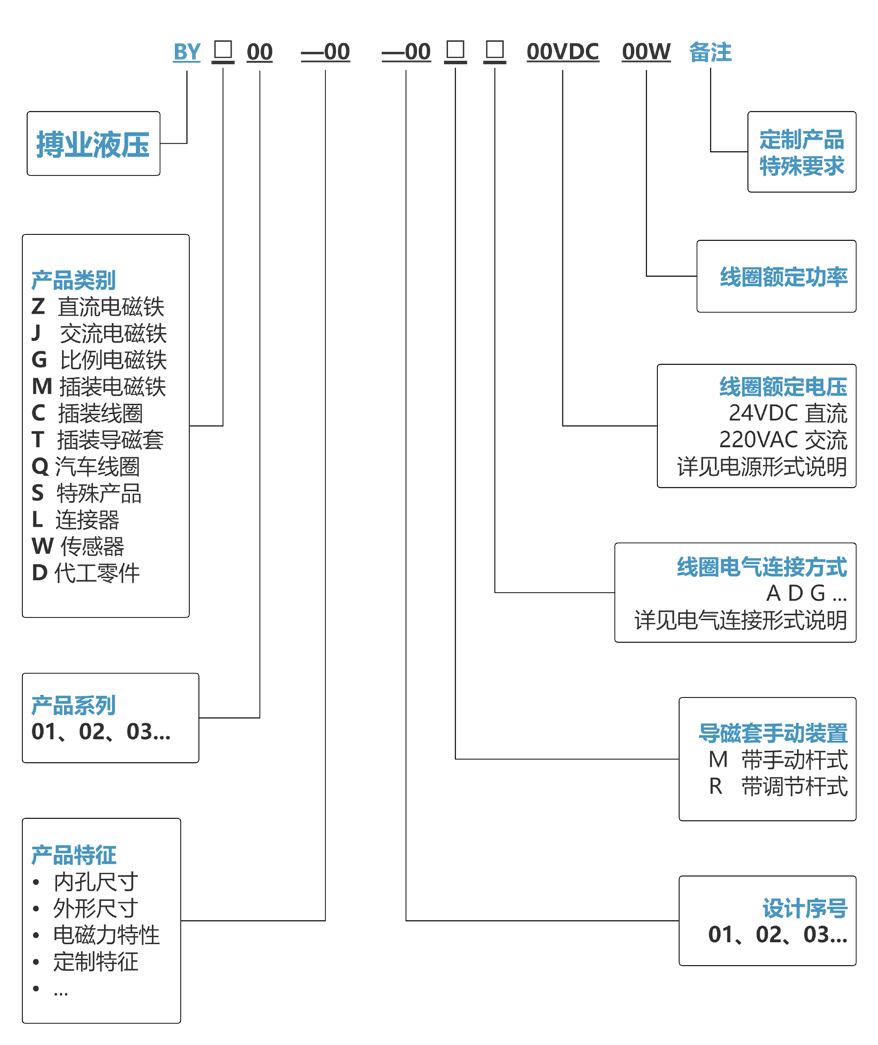

产品选型指南

代号 Code	电源形式 Power form	电气原理图 Electrical schematic diagram
DC	直流输入 DC input
DC/S	内置双向二级管 Built-in bidirectional diode
DC/D	内置单向二级管 Built-in unidirectional diode
AC	交流输入 AC input
BC	内置半波整流装置 Built in half wave rectifier circuit
RC	内置全波整流装置 Built in full wave rectifier circuit
RAC	外置半波整流输入 External half-wave rectified input
BAC	外置全波整流输入 External half-wave rectified input

电气连接形式及防护等级 Electrical connection form and protection level
代号 Code name	名称 name	连接器型号 Connector model	防护等级 Protection level
A	双圆A柱CA （接线盒式）	double-cylinder (Special connector for wirebox)	IP65

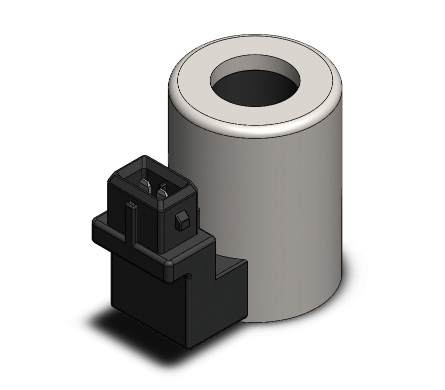

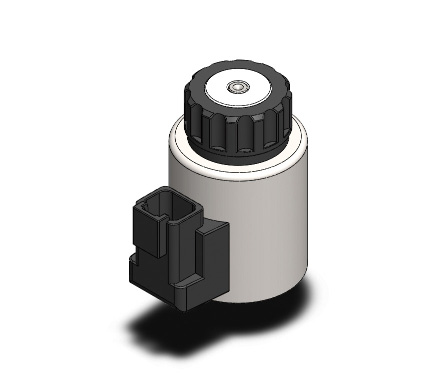

D	双圆插针（德驰型）	Deutsch DT04-2P	IP69K
G	三插片	DIN 43650/ISO 4400(2P+E)	IP65
H	电缆式	φ5.5-0.75mm²×2	IP67-IP69K

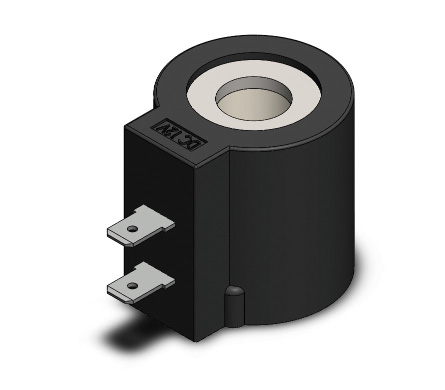

J	双插片（安普型）	AMP Junior Timer	IP67-IP69K

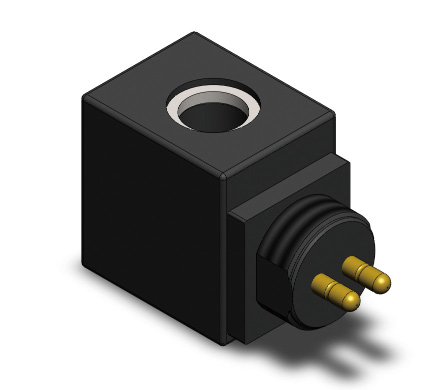

K	双圆柱螺纹式	Kostal-M24/M27	IP65

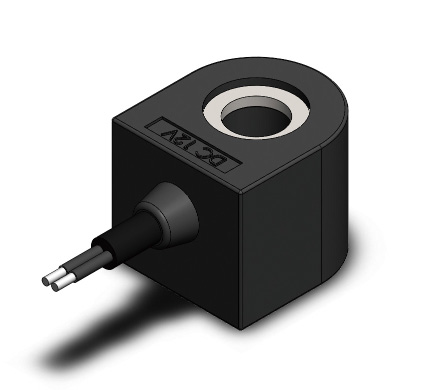

L	引线式	Double lead	IP67-IP69K
L+*	引线连接器组合	Dual leads+connector	IP65-IP69K
P	安普型	AMP superseal 1.5	IP67

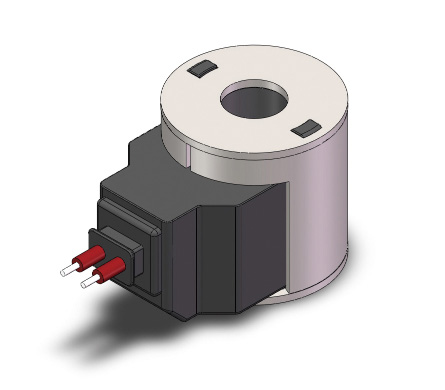

M	双扁插针（德尔福型）	Delphi_Metri-Pack 150.2	IP69K
S	双插片	Dual spade	IP65
Y	双扁插针	Delphi_Metri_Pack_150	IP69K
Q	汽车应用类	Automotive application category	IP65-IP69K
T	特殊定制类	Special customization category	IP65-IP69K
其他连接方式可定制
